Проверка герметичности эндоскопа: зачем нужен течеискатель и как им пользоваться

Гибкий эндоскоп ломается дважды. Сначала — незаметно: микротрещина в наружной оболочке вводимой трубки, прокол от щипцов, износ на изгибаемой части. Прибор при этом продолжает работать, картинка не портится, дефект видно только под давлением. А потом эндоскоп опускают в моющий раствор, жидкость заходит внутрь корпуса — и ремонт из копеечного превращается в замену оптики и электроники.

Проверка герметичности существует ровно для того, чтобы поймать первую поломку до того, как случится вторая. Это не формальность перед дезинфекцией, а единственный момент, когда повреждение ещё дёшево.

Что представляет собой SHA-P5

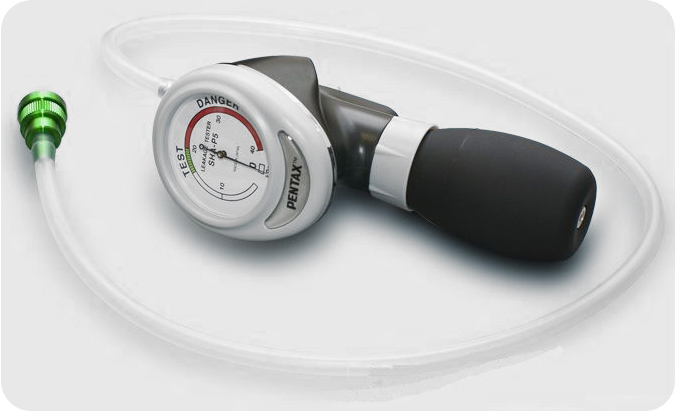

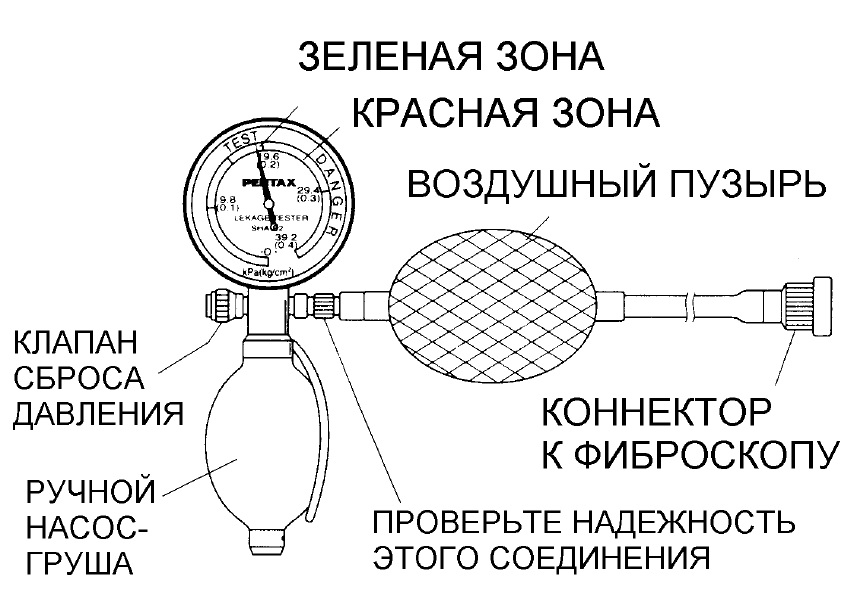

Тестер герметичности Pentax SHA-P5 устроен подчёркнуто просто: резиновая груша, манометр и шланг с коннектором. Никакой электроники, никакого компрессора — давление создаётся рукой. Совместим со всей линейкой эндоскопов Pentax.

Простота здесь не экономия, а осознанное решение. Прибор, который нечему сломать и не нужно калибровать под конкретную модель, всегда под рукой и всегда готов — а проверку положено делать перед каждой обработкой, а не когда возникло подозрение.

Логика работы: внутрь эндоскопа нагнетается небольшое избыточное давление. Если оболочка цела, давление держится. Если где-то нарушена герметичность, воздух уходит — и это видно либо по манометру, либо по пузырям в воде.

Две ступени проверки

Проверка делится на «сухую» и «водную» не для порядка, а из соображений безопасности прибора. Смысл первого этапа — убедиться, что эндоскоп вообще можно погружать.

Сухой этап

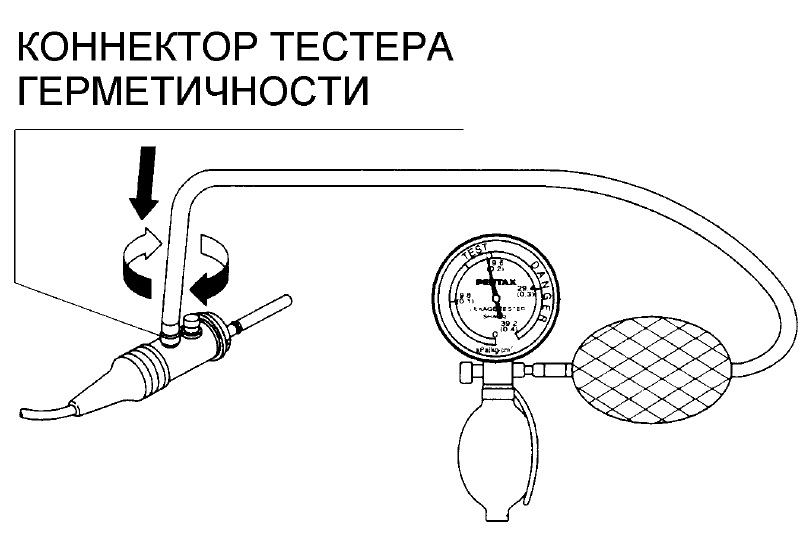

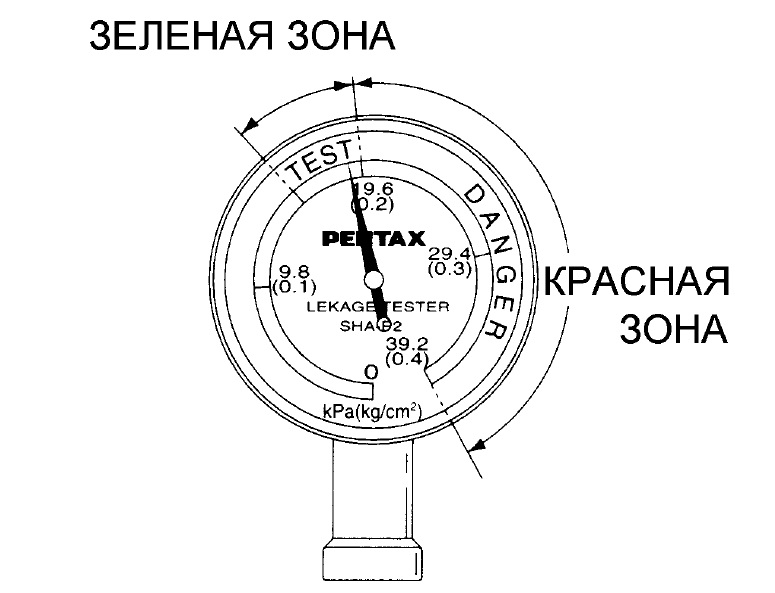

Начинается с обычного осмотра: трещины, разрывы, проколы наружной оболочки. Дальше коннектор тестера надевается на вентиляционный коннектор эндоскопа и проворачивается по часовой стрелке — обе поверхности должны быть сухими. Стрелку манометра выставляют на ноль и грушей поднимают давление до зелёной зоны: 15,7–19,6 кПа (0,16–0,20 кгс/см²).

Красная зона — выше 29,4 кПа (0,3 кгс/см²) — не предупреждение, а запрет: избыточным давлением эндоскоп повреждают всерьёз.

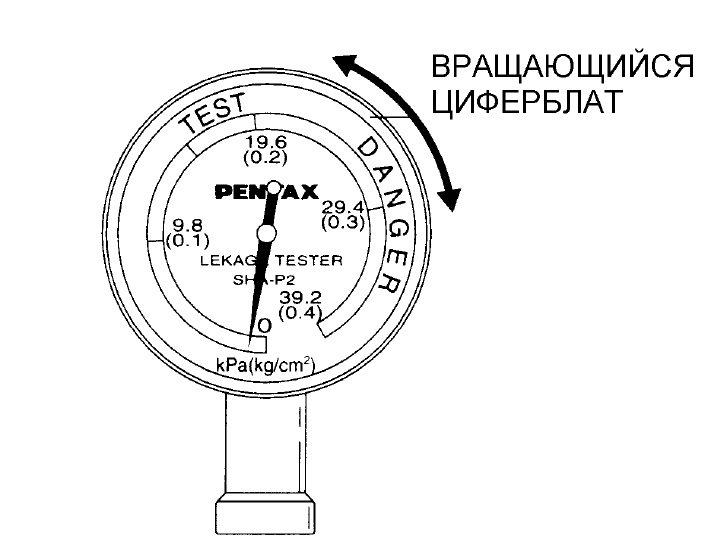

Циферблат вращается — перед накачиванием его проворачивают так, чтобы стрелка встала на ноль.

Дальше остаётся смотреть на стрелку. Пока идёт наблюдение, вводимую трубку и дистальную часть полезно осторожно сгибать: часть дефектов раскрывается только на изгибе. Если стрелка быстро падает — воздух уходит крупно, и в воду такой прибор опускать нельзя. Его сушат и отдают в сервис.

Водный этап

Крупных утечек нет — можно искать мелкие. Перед погружением: снять красную крышку для газовой стерилизации, надеть серебряную крышку для замачивания на электроконтакты, снять клапаны и прокладки. Давление накачивают до погружения, а не после.

Сам тестер в воду не опускают никогда — только коннектор и небольшой участок шланга.

Эндоскоп погружают и медленно меняют положение дистального конца. Несколько пузырьков из углублений корпуса в первые секунды — норма, это выходит воздух из складок. Тревожный признак другой: непрерывный поток пузырей из одной и той же точки. Это пробой. Прибор немедленно достают из воды и не используют.

После извлечения давление стравливают клапаном сброса на ручке тестера, дожидаются нуля на манометре и только тогда разъединяют коннекторы.

Где ошибаются чаще всего

Соединяют и разъединяют под водой. Тогда вода попадает и в эндоскоп, и в сам тестер — то есть проверка становится причиной той поломки, которую должна была предотвратить.

Не докручивают клапан сброса давления. Стрелка уходит из зелёной зоны, дефект «находится» там, где его нет, и исправный эндоскоп едет в сервис.

Погружают, не убедившись в сухом этапе. Ровно тот случай, когда крупная утечка превращается в залитый прибор.

Качают «с запасом». Логика «продавлю посильнее — вернее найду» здесь работает наоборот: красная зона ломает эндоскоп самостоятельно.

Проверяют время от времени. Смысл процедуры в регулярности: она стоит минуту и делается перед каждой обработкой. Дефект, найденный на неделю позже, — это уже другой счёт за ремонт.

Коротко

Течеискатель — самый дешёвый элемент эндоскопического парка и при этом тот, который определяет срок жизни всего остального. Минута перед мойкой против стоимости ремонта вводимой трубки — соотношение, в котором нечего обсуждать.
